大型原料罐加装15吨称重模块传感器的技术解析与应用实践

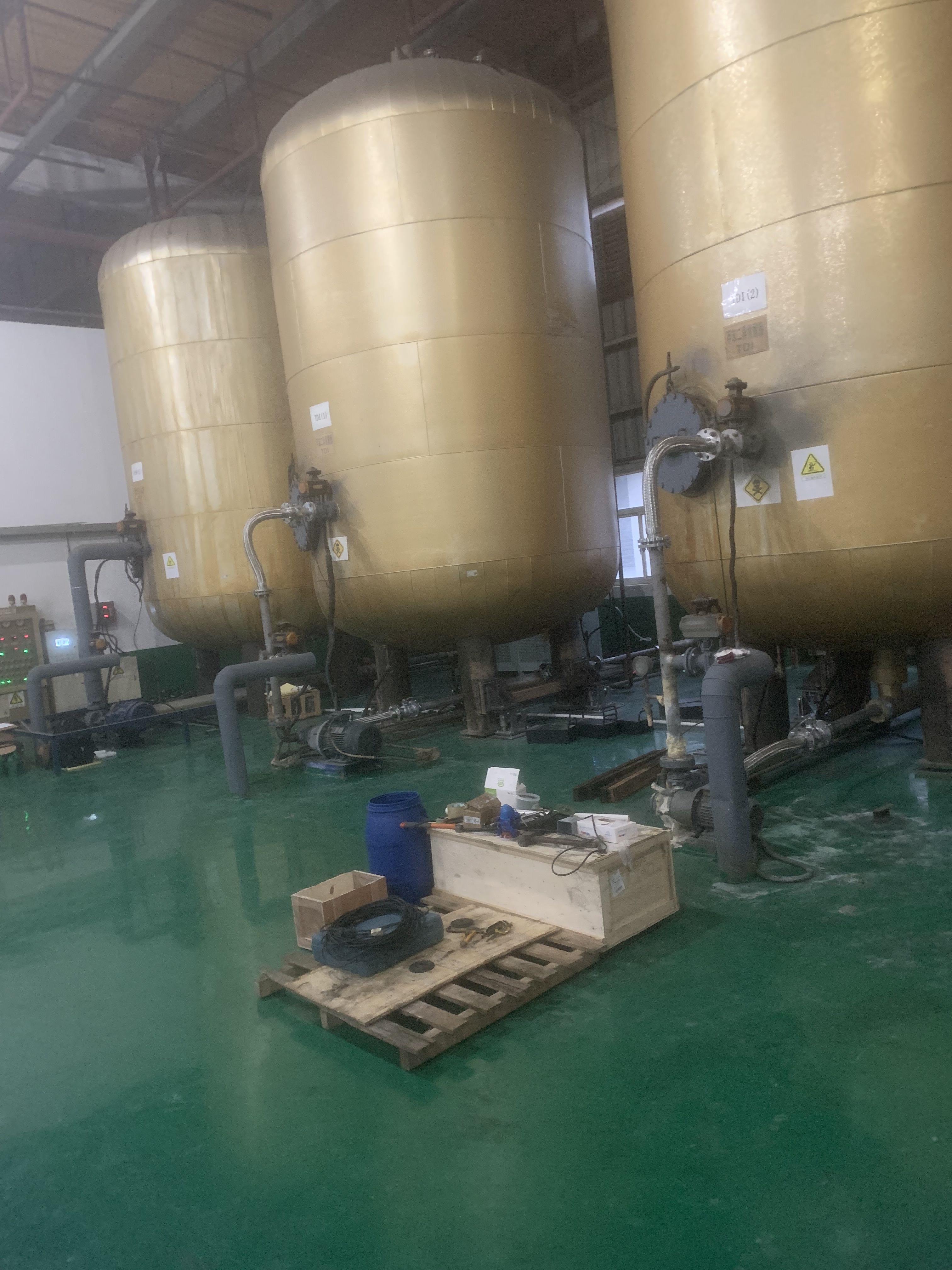

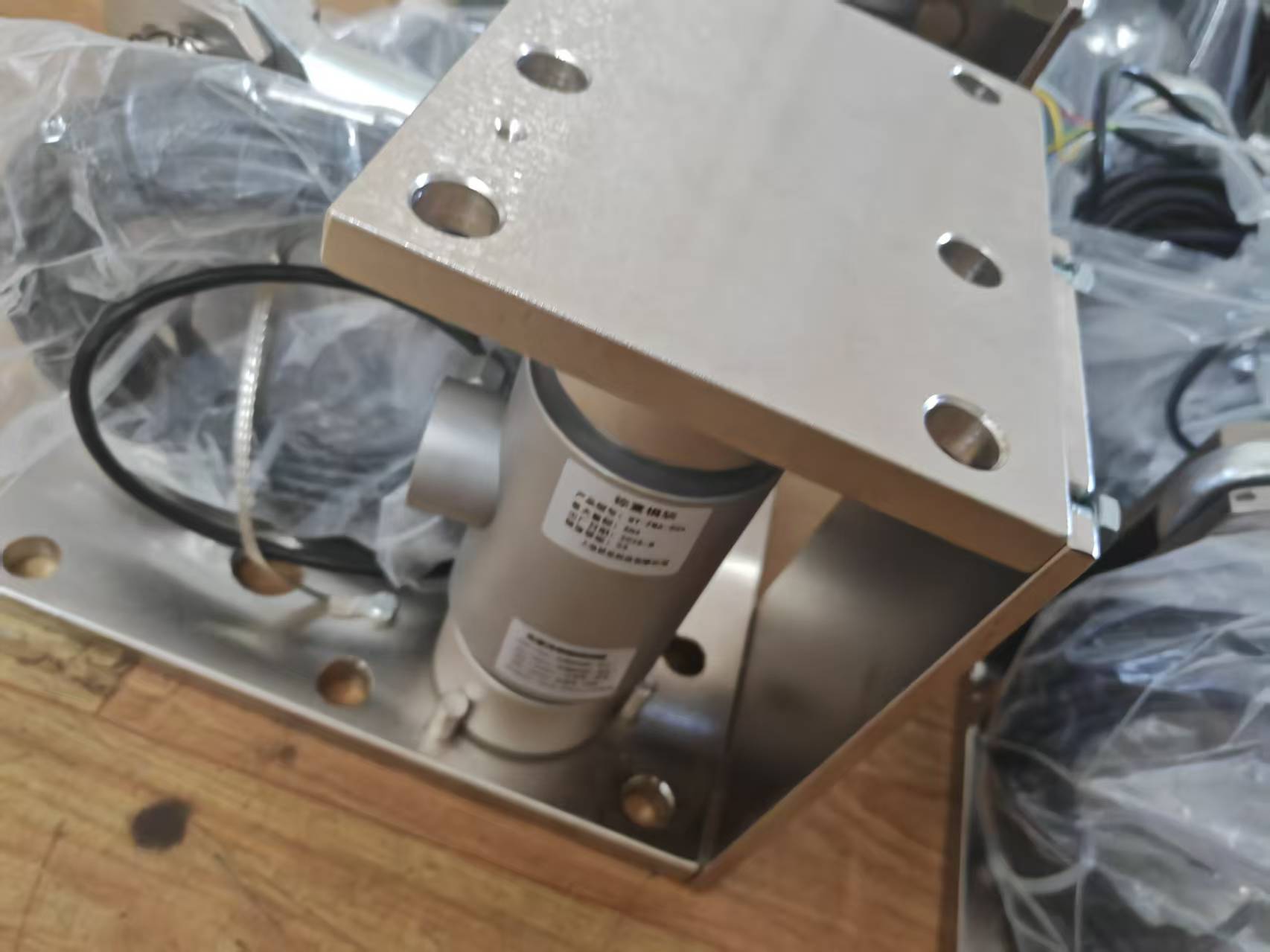

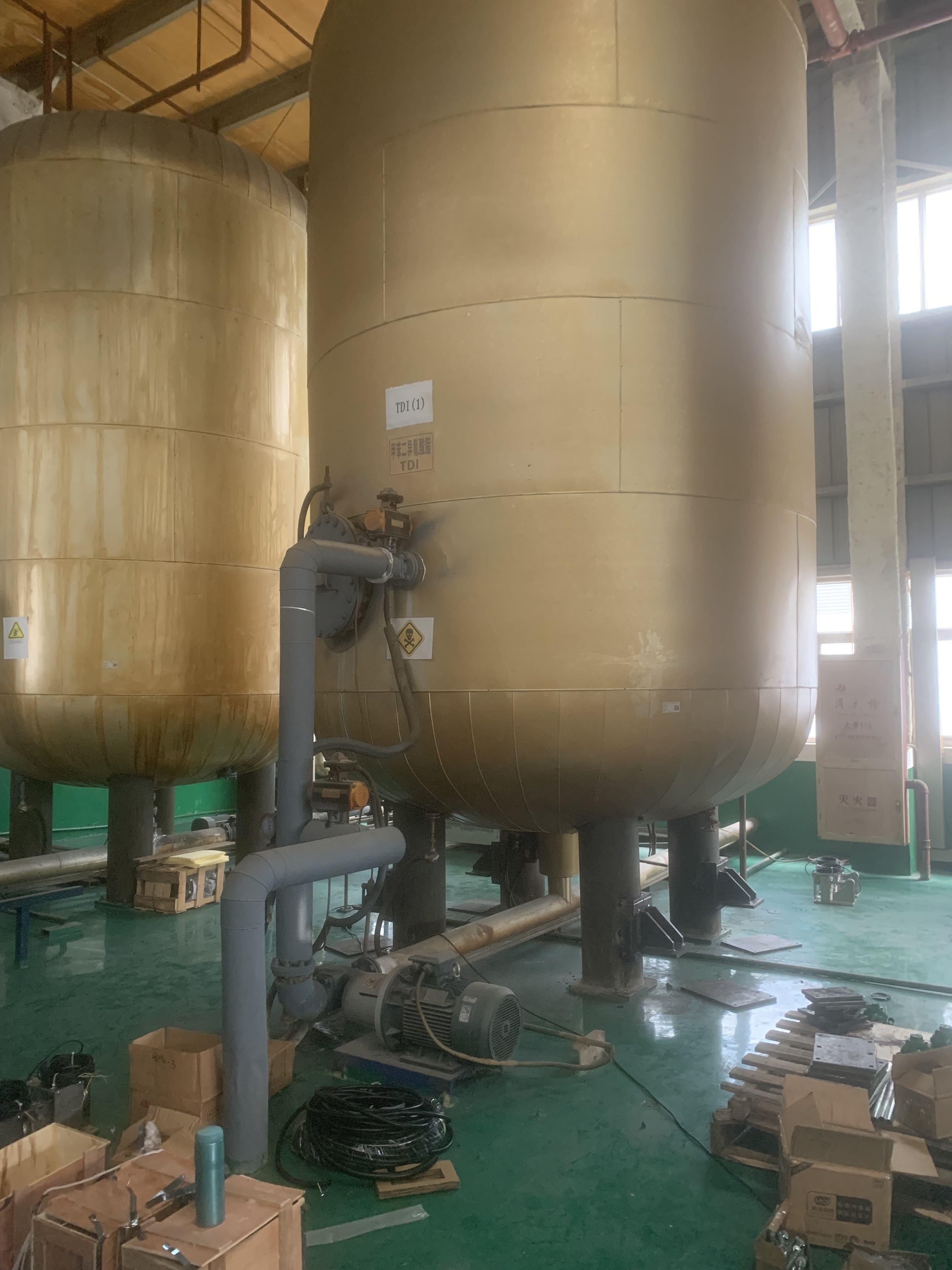

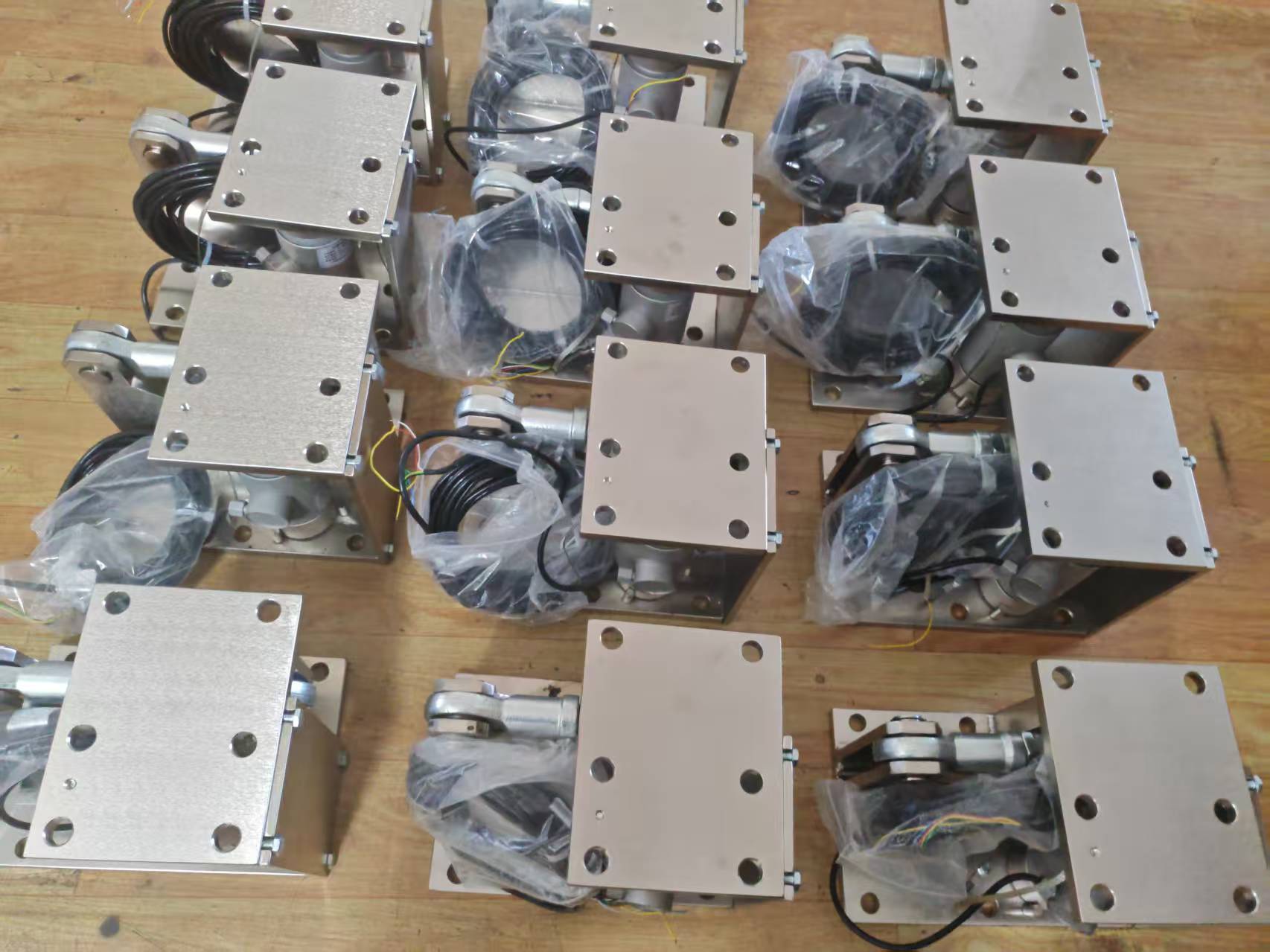

 在现代化工业生产中，原料储罐的精确计量直接影响生产效率和成本控制。某化工企业近期对直径8米、高度12米的立式原料储罐进行了称重系统改造，通过加装4组15吨量程的称重模块传感器，实现了储罐物料±0.1%的计量精度。该案例显示，在原有钢结构支撑基础上，采用柱式结构传感器配合模块组件设计，有效克服了现场震动、温度变化和腐蚀性环境的影响。 技术团队特别设计了三维限位结构，在X/Y/Z三个方向保留2mm活动间隙，既保证称重自由度又防止侧向力损伤传感器。

 系统集成时，通过多传感器并联接线方式将总阻抗匹配至350±5Ω，并采用数字滤波技术消除30Hz以下的机械振动干扰。实际运行数据显示，在满量程15吨工况下，温度补偿后的长期稳定性误差不超过0.05%FS，满足连续化生产的工艺要求。

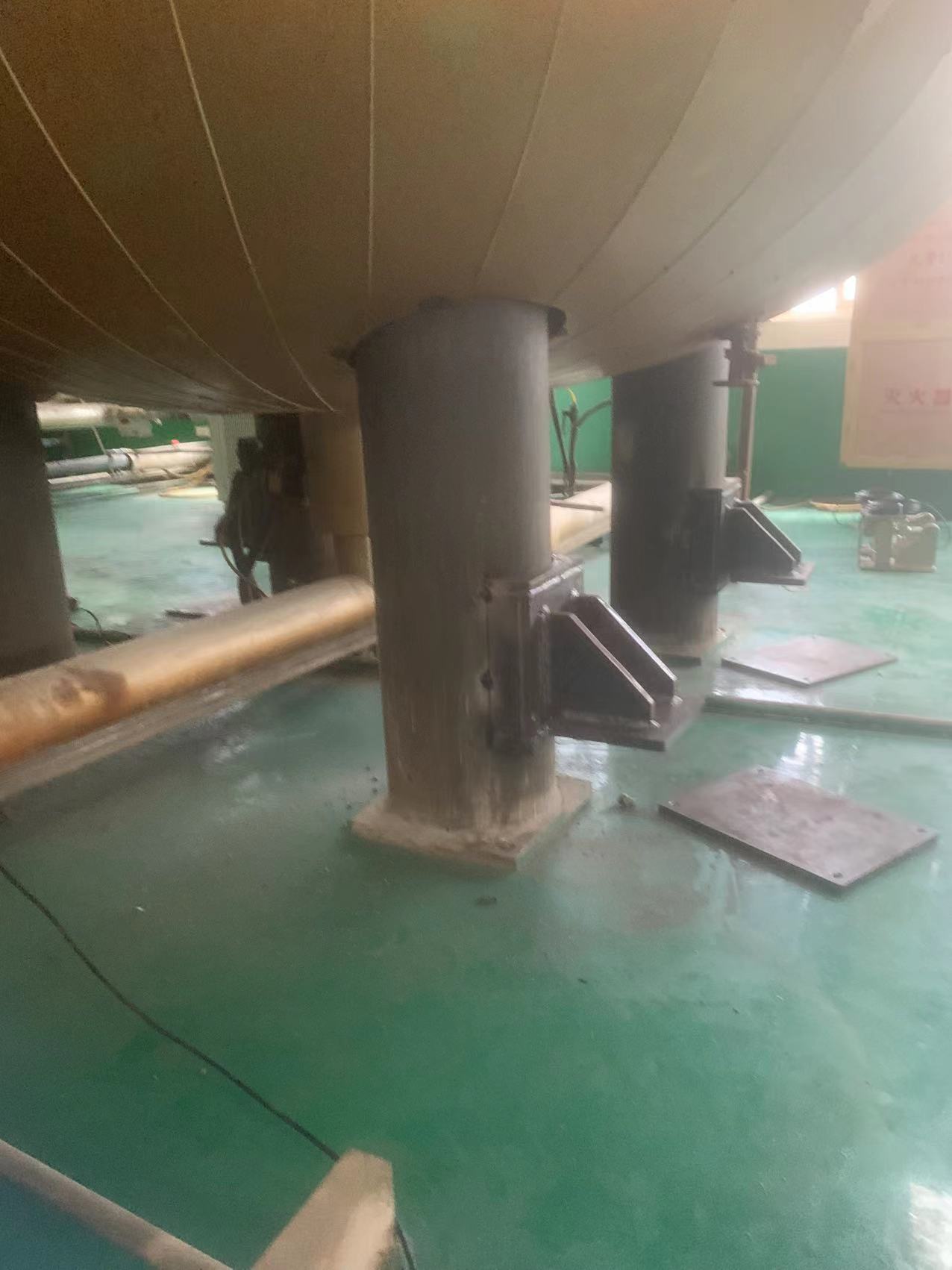

 值得注意的是，安装过程中采用在原来的四个柱子上焊接了模块托架以便好安装，同时使用150%超载测试验证机械结构安全性。该改造方案即实现了精确称重，且实现了与DCS系统的4-20mA信号无缝对接，为后续的MES系统数据采集提供了可靠基础。维护方面，配置的远程诊断模块可实时监测各传感器零点漂移和灵敏度变化，提前预警潜在故障。这种模块化设计为同类储罐的计量升级提供了可复用的技术范式，特别适合原料罐设备加装称重改造。

据测算，该改造使原料投料精度提升3个数量级，年减少物料损耗价值超百万元，投资回报周期缩短至8个月。随着技术的发展，此类智能称重系统正逐步向无线传输、边缘计算等方向演进，形成工厂数字化的重要数据节点。

‍
